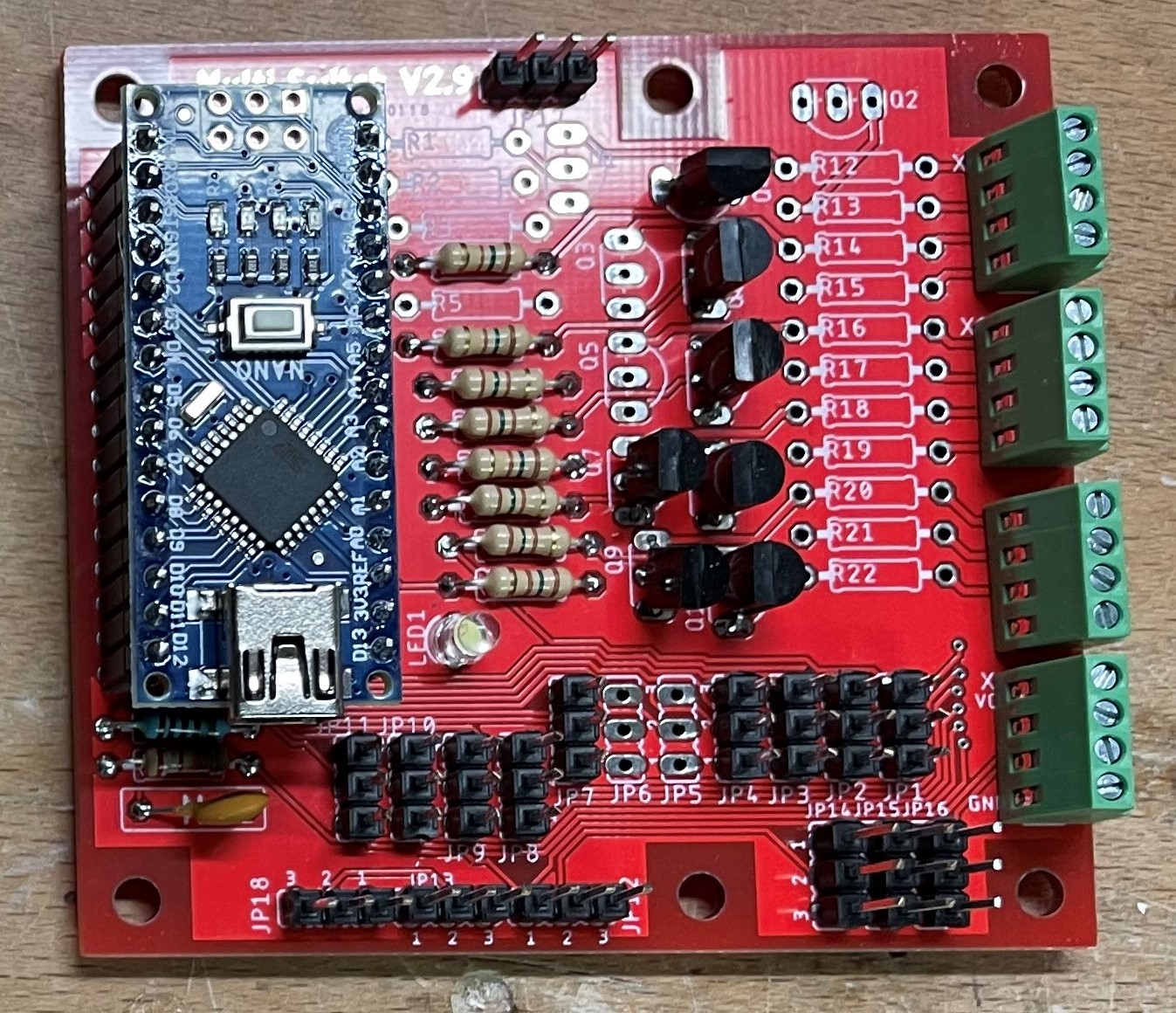

Das MultiSwitch Modul ist in Variante 1 eine einfache Erweiterung für 2.4 GHz Senderanlagen, welche über zu wenig Kanäle für das Schalten von Sonderfunktionen verfügt. Über eine Tastfunktion wird bis zum entsprechenden Schaltkanal hochgezählt. Erfolgt kein weiterer Inpuls am Counter Eingang wird der Ausgang beim Counter Stand invertiert. Bei Variante 2 können vier direkte Servo Kanäle verwendet werden, welche direkt einen Ausgang schalten.
Funktionsübersicht der Erweiterungen/Anpassungen
- Variante 1: Mit 1 Taster / Prop. Kanal können max. 11 dig. Kanäle gesteuert werden.
- Variante 2: Über einen Jumper können 4 Kanäle direkt als Leistungsausgang geschaltet werden. Die Schaltkanäle von Variante 1 werden dann auf 7 Kanäle verkleinert.
- Variante 2 kann über einen Jumper aktiviert/deaktiviert werden.
- Pro Arduino können max. 1A direkt auf dem Print über die Transistoren geschaltet werden.
- Max. 6A für den gesamten Print
- Die Vorwiederstände R12 bis R22 sind noch zu berechnen bei der Verwendung von LED's.
- Spannungsmessung für Ext. Spannung mit Aktivierung des Schaltausganges
Ein detailierterer Beschrieb ist nachfolgend als PDF Download verfügbar.
Downloads:
- Funktionsbeschrieb und Änderungsverlauf
- Schema

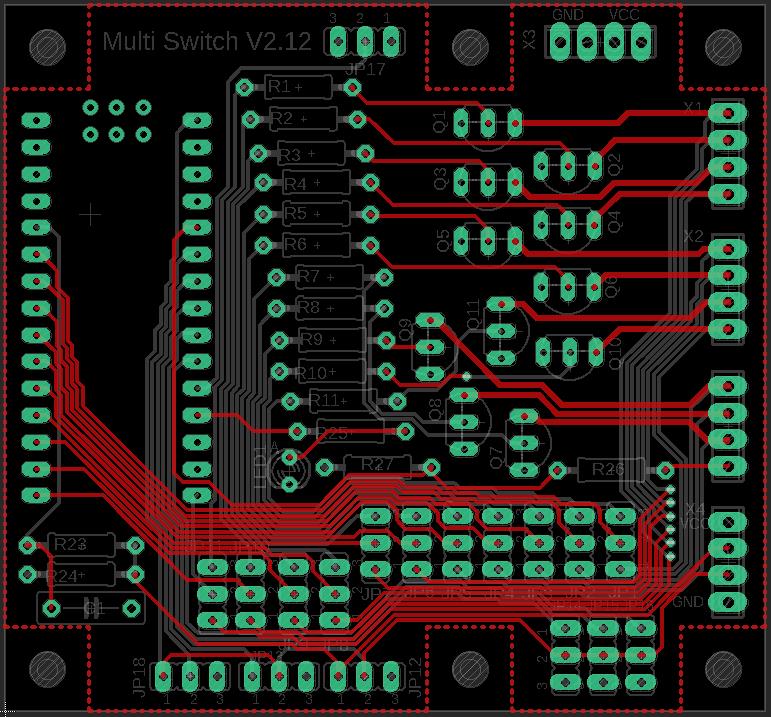

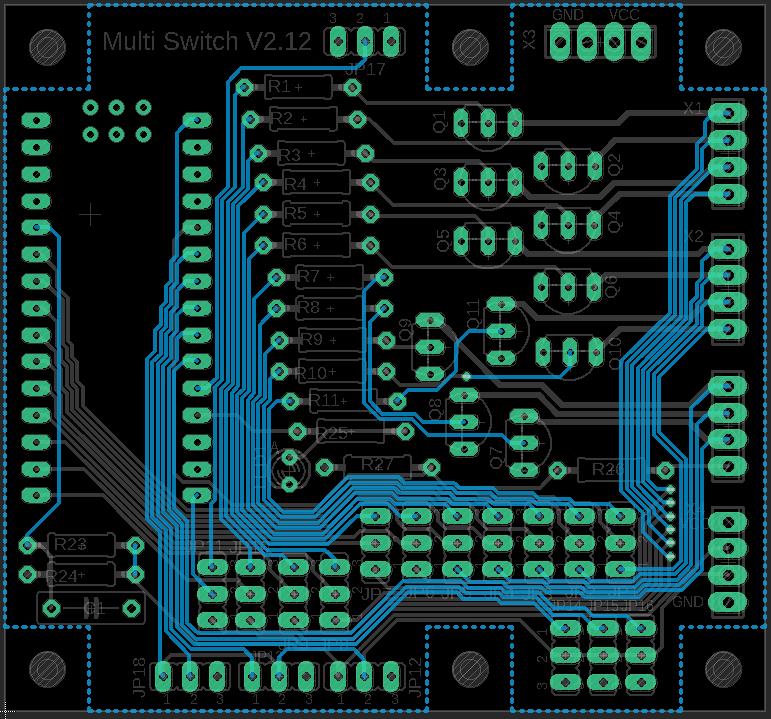

- PCB Layout
- Gerberdateien für Printplatte
- Arduino Code
Hinweis:
Alle Prints basieren auf zwei verschiedenen Grundgrössen. Die Befestigungslöcher sind so platziert, das die Prints mit Abstandsbolzen übereineander verbaut werden können.
